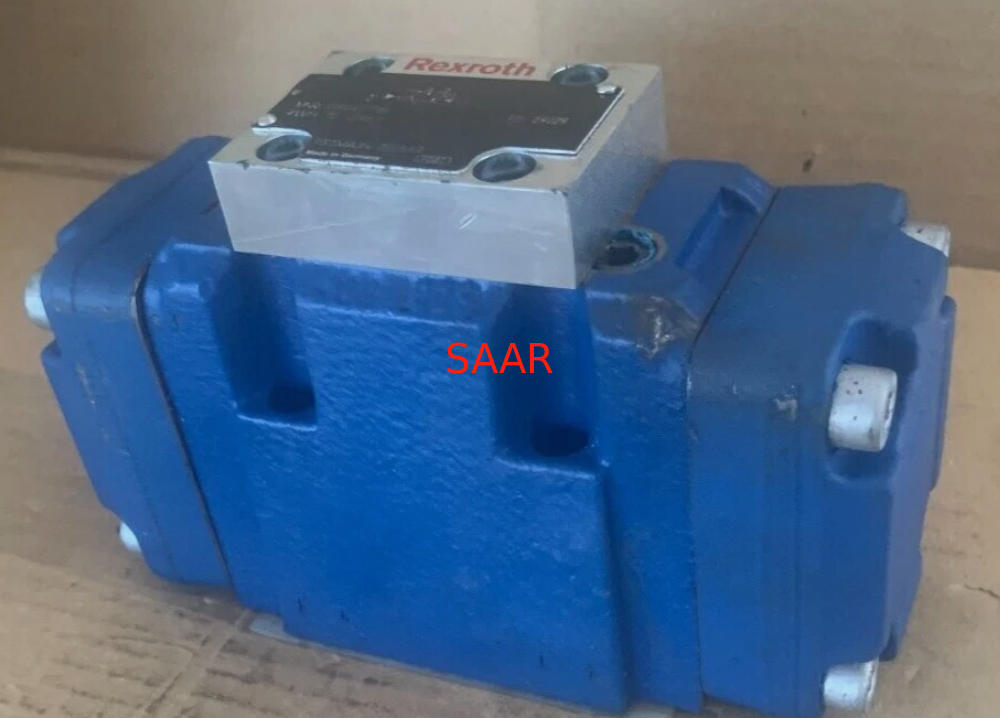

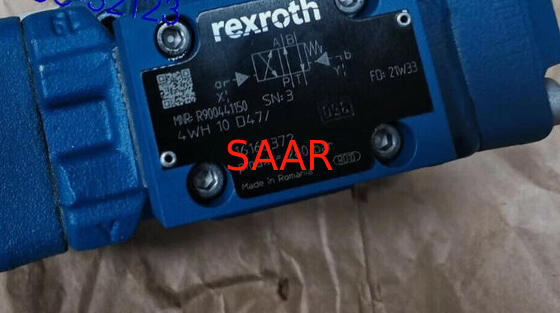

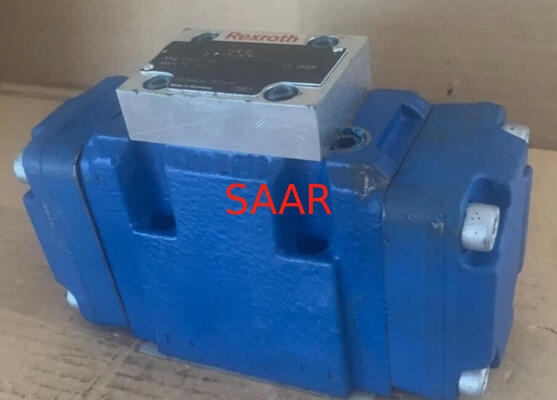

Name: R900437793 4WH10C46 4WH10C4X Richtingsspoelkleppen, met piloot, met hydraulische 4WH
Brand: Saar HK Electronic Limited
SKU: R900437793 4WH10C46 4WH10C4X
Price: 950.00 USD
Availability: InStock

Thuis Producten Rexroth hydraulische kleppen

R900437793 4WH10C46 4WH10C4X Richtingsspoelkleppen, met piloot, met hydraulische 4WH

Productdetails:

Plaats van herkomst:	Duitsland
Merknaam:	Rexroth
Modelnummer:	R900437793 4WH10C46 4WH10C4X

Betalen & Verzenden Algemene voorwaarden:

Min. bestelaantal:	1
Prijs:	On request
Verpakking Details:	Standaarddocument vakje
Levertijd:	7-10 dagen
Betalingscondities:	T/T, Western Union
Levering vermogen:	100 stcs per maand

Contact

Gedetailleerde productomschrijving

MNR:

R900437793

Modelnr.:

4WH10C46 4WH10C4X

Markeren:

met een vermogen van niet meer dan 50 W

hydraulische kleppen met piloot

Hydraulische spoelkleppen van de 4WH-serie

Directionele spoelventielen, met een piloot, met hydraulische 4WH

Maat 10... 32
De onderdelenreeksen 4X, 7X, 6X
Maximale werkdruk 350 bar
Maximale doorstroming 1100 l/min.

Kenmerken

4/3-, 4/2- of 3/2-wegversie
Types aansturing (interne of externe pilootbesturing):
️ Elektro-hydraulisch (type WEH)
️ Hydraulisch (type WH)
voor het monteren van onderplaten
Portpatroon volgens ISO 4401
Verstuiving van de voorziening of druk, voorziening van de voorziening of de hydraulische voorziening
Elektronen van gelijkstroom of wisselstroom met natte pen, optioneel
Elektrische aansluiting als enkelvoudige of centrale aansluiting
Facultatieve versies:
- Handmatig omzeilen.
- Aanpassing van de tijd van het schakelen
- Voorafladingsklep in kanaal P van hoofdklep
- Instelling van de slag en/of controle van de spoelpositie

Typecode:

01	tot en met 280 bar	geen code
01	tot 350 bar	H-
Hoofdhavens
02	3-weg versie	3
02	Vierwegversie	4
Typ van activering
03	Hydraulische	WH
03	elektrisch-hydraulisch	WeH
Grootte
04	NG10	10
	NG16	16
	NG25 (versie "W.H 22")	22
	NG25 (versie "W.H 25")	25
	Afmeting 32	32
Spoel terugkeer in de hoofdklep
05	Door middel van bronnen	geen code
05	Hydraulische ¹⁾	H
06	Symbolen; voor de mogelijke versie zie "Symbolen/circuitschema's"
Componentenreeks
07	Componentenreeks 40... 49 (40... 49: onveranderd installatie- en aansluitingsafmeting)	4X
	De onderdelenreeks 60... 69 (60... 69: ongewijzigde installatie- en aansluitingsafmeting)	6X
	De onderdelenreeks 70... 79 (70... 79: ongewijzigde installatie- en aansluitingsafmeting) ️ NG16 (van serie 72) en NG25 ("W.H 22")	7X
In het geval van een onderdeel van de motor met een vermogen van niet meer dan 10 kW, moet het vermogen van het onderdeel van de motor met een vermogen van niet meer dan 10 kW worden bepaald.
08	Met de lente terug	geen code
	Zondervoorjaar terugkeer	O
	Zondervoorjaar terugkeer met ontspanning ²⁾	van
Pilootbesturingsklep 2)
09	Hoogvermogenventiel (gegevensblad 23178)	6E
Elektrische spanningen ²⁾
10	Standaardspanning 24 V	G24
10	wisselspanning 230 V, 50/60 Hz	W230
Handmatig overschrijven
11	Zonder handmatig omzeilen	geen code
	Met handmatige overschrijding	N
	Metverborgen handmatige overschrijding	N9
Corrosiebestendigheid (buiten)
12	Geen (geprepareerde klepbehuizing)	geen code
12	Verbeterde corrosiebescherming (240 uur zoutsprayproef volgens EN ISO 9227)	J3
Pilot olie stroom ³⁾
13	Externe olievoorziening, teruggave van olie ⁴⁾	geen code
	Interne olievoorziening, externe olievoorziening ^{4; 5)}	E
	Pilot-olievoorziening intern, pilot-olie terugkeer intern ⁵⁾	ET
	Externe olievoorziening, interne olievoorziening ⁴⁾	T
Aanpassing van de schakeltijd
14	Zonder schakeling van de tijd aanpassing	geen code
	Aanpassing van de schakeltijd als voedingscontrole	S
	Schakeltijdregeling als ontladingscontrole	S2
Elektrische aansluiting ²⁾
15	Individuele verbinding
15	zonder koppelingsaansluiting, aansluiting volgens DIN EN 175301-803	K4⁶⁾
Monitoring van de spoelpositie
16	Zonder plaatsschakelaar	geen code
	Gecontroleerde spoelpositie "a"	QMAG24
	Gecontroleerde spoelpositie "b"	QMBG24
	Gecontroleerde spoelpositie "a" en "b"	QMABG24
	Gecontroleerde rustpositie	QM0G24
Instelling van de slag
17	Instelling van de slag aan de klepzijde A en B	10
	Instelling van de slag aan de klepzijde A	11
	Instelling van de slag aan de klepzijde B	12
Gasinlaat ²⁾
18	Zondergaspedaal	geen code
	Gaspedaal Ø 0,8 mm	B08
	Gaspedaal Ø 1,0 mm	B10
	Gaspedaal Ø 1,2 mm	B12
	Gaspedaal Ø 1,5 mm	B15
	Gaspedaal Ø 2,0 mm	B20
	Gaspedaal Ø 2,5 mm	B25
voorbelastingsklep (niet voor NG10) ²⁾
19	zonder voorafgaande decompressie	geen code
19	met een breedte van niet meer dan 50 mm	P4,5
20	zonder drukverlagend klep	geen code
20	met een drukverlagend ventiel	D3⁷⁾
Afdichtingsmateriaal (zie "Technische gegevens" voor de compatibiliteit van afdichtingen met gebruikte hydraulische vloeistof)
21	NBR-dichtingen	geen code
21	FKM-zegels	V
22	Verdere informatie in de gewone tekst	*

SAAR is gespecialiseerd in pompen, motoren, kleppen, lagers, koppelingen, versnellingsbakken, motorreservedelen, filterelementen, fittings, connectoren, elektronische onderdelen en accessoires.Onderdelen voor mobiele apparatuur.

Regressieve spoelkleppen van de Rexroth 4WH10-serie

R900738780	H-4WH10C4X/S2
R900521539	H-4WH10D4X//V
R901077671	H-4WH10E4X//ZV
R901232464	H-4WH10E4X/S2
R900575340	H-4WH10G4X//V
R901077679	H-4WH10G4X//ZV
R900534847	H-4WH10H4X/
R901077670	H-4WH10H4X//ZV
R900599089	H-4WH10HC4X//V
R900941397	H-4WH10HD4X/
R901077677	H-4WH10J4X//ZV
R900566847	H-4WH10M4X/
R901220320	H-4WH10R4X//V
R901152932	H-4WH10R4X//ZV
R900907246	H-4WH10T4X/
R901037628	H-4WH10T4X//V
R901425598	H-4WH10W4X//ZV
R900539589	H-4WH10Y4X//V
R901077680	H-4WH10Y4X//ZV
R901096134	H-4WH10Z4X//V
R900246899	H-4WH10C4X/
R900528376	H-4WH10D4X/
R900549770	H-4WH10E49-4X//V
R900512094	H-4WH10E4X/
R901578704	H-4WH10F4X/
R900534845	H-4WH10G4X/
R900534846	H-4WH10J4X/
R901607433	H-4WH10J4X//10
R901601335	H-4WH10J4X=
R901351939	H-4WH10K4X/
R901578705	H-4WH10L4X/
R901578670	H-4WH10Q4X/
R901125325	H-4WH10R4X/
R900508622	H-4WH10U4X/
R900513847	H-4WH10Y4X/
R900568415	4WH10C4X/S
R901338201	4WH10C4X/S
R901133566	4WH10C4X/S2
R900564718	4WH10C4X/S2/V
R900581012	4WH10D30-4X/
R900427851	4WH10D4X//V
R900592347	4WH10D4X/S
R900471150	4WH10D4X/S2
R900910498	4WH10E4X//10
R900246400	4WH10E4X//V
R900248282	4WH10E4X/ET/B10V
R901402807	4WH10E4X/J
R900534006	4WH10E4X/S2
R900518247	4WH10F4X/
R900582265	4WH10G4X/S2
R900474423	4WH10H4X/
R900567688	4WH10HC4X/
R901193461	4WH10HC4X//10
R900428182	4WH10HD4X/
R900744309	4WH10HD4X//V
R900510249	4WH10HZ4X/
R900249126	4WH10J2-4X/
R900777126	4WH10J4X//10
R900960590	4WH10J4X//V
R900510213	4WH10J4X/J
R900562494	4WH10J4X/S2
R900582530	4WH10L4X/
R900562602	4WH10M4X/
R900538177	4WH10Q4X/
R900529533	4WH10Q4X//10
R900440768	4WH10R4X/
R900529175	4WH10R4X/S2
R900529242	4WH10T4X/
R901127650	4WH10T4X/
R900586615	4WH10T4X/S2
R900736797	4WH10U4X/
R900472695	4WH10V4X/
R900462239	4WH10W4X/
R900443486	4WH10Y4X/
R900539355	4WH10Y4X//V
R900598835	4WH10Z4X/
R900522199	4WH10Z4X//V
R900437793	4WH10C4X/
R900441150	4WH10D4X/
R978876914	4WH10D4X//12
R900473466	4WH10D4X/J
R901479336	4WH10D4X/J3
R900444197	4WH10E4X/
R901548162	4WH10E4X/J3
R900441155	4WH10G4X/
R900428004	4WH10J4X/
R901501517	4WH10J4X=
R901438224	4WH10M4X/J
R901430030	4WH10P4X/
