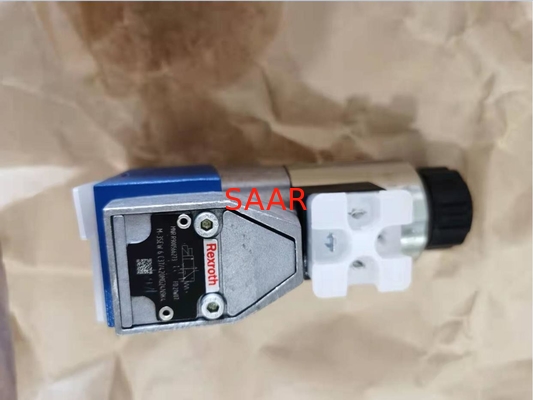

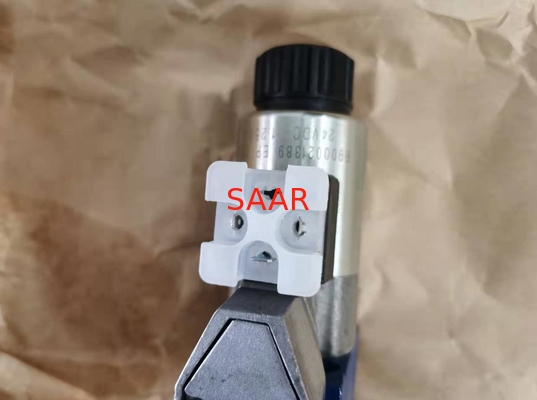

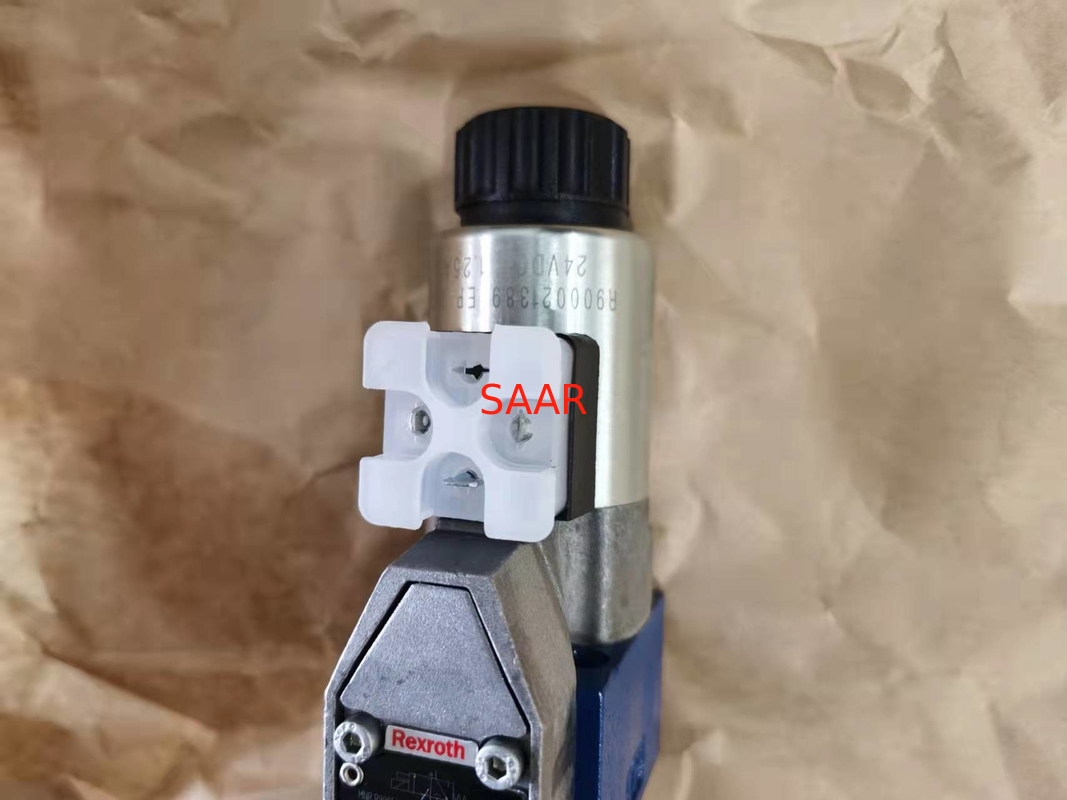

R900566273 m-3SEW6C30/420MG24N9K4 RichtingSchotelklep m-3SEW6C3X/420MG24N9K4

Richtingdieschotelkleppen, direct, met solenoïdeaandrijving m-3SEW6 in werking worden gesteld

Grootte 6
Componentenreeks 3X
Maximum werkende druk 420/630 bar
Maximumstroom 25 l/min.

Eigenschappen
2/2, 3/2 - of 4/2-manier versie
Porting het patroon volgens DIN 24340 vormt A
Porting patroon volgens ISO 4401-03-02-0-05
Air-gap gelijkstroom solenoïden met afneembare rol
De solenoïderol is draaibaar door 90°
De rol kan zonder het moeten worden veranderd de druk-strakke kamer openen
Elektroverbinding als individuele verbinding
Facultatief hulp werkend apparaat
Aanleidinggevende positieschakelaar en nabijheidssensoren (zonder contact)

Typecode:

01	Minerale olie				M
02	2 belangrijke havens				2
	3 belangrijke havens				3
	4 belangrijke havens				4
03	Seat-de klep, leidt gewerkt				NAAI
04	Grootte 6				6
05	Symbolen	Hoofdhavens			●= beschikbaar
		2	3	4
		●	–	–	P
		●	–	–	N
		–	●	–	U
		–	●	–	C
		–	–	●	D
		–	–	●	Y
06	Componentenreeks 30… 39 (30… 39: onveranderde installatie en verbindingsdimensies)				3X
07	Werkende druk 420 bar				420 bar
	Werkende druk 630 bar				630 bar
08	High-power solenoïde (air-gap) met afneembare rol				M
09	Nominaal voltage 96 V bij gelijkstroom-solenoïde met verrichting met AC voltageleidingen (AC voltageleidingen 110 V/120 V - 50/60 Herz met een aannemelijke voltagetolerantie van +/- 10%)				G96
	Nominaal voltage 110 V bij gelijkstroom-solenoïde met verrichting met AC voltageleidingen (AC voltageleidingen 110 V/120 V – 50/60 Herz met een aannemelijke voltagetolerantie van +/- 10%)				G110
	Nominaal voltage 205 V bij gelijkstroom-solenoïde met verrichting met AC voltageleidingen (AC voltageleidingen 230 V - 50/60 Herz met een aannemelijke voltagetolerantie van +/- 10%)				G205
	Verbinding aan de AC voltageleidingen via controle met gelijkrichter. De verdere het bestel- codes voor andere voltages worden verstrekt in de Technische gegevens
10	Met verborgen handopheffing (norm)				N9
	Zonder handopheffing				geen code
Elektroverbinding
11	Individuele verbinding
	Zonder schakelaar te koppelen; schakelaardin EN 175301-803				K41)
Spoelpositie controle
12	Zonder positieschakelaar				geen code
	Het aanleidinggevende type QM van positieschakelaar
	Gecontroleerde spoelpositie „a“				QMAG24 2)
	Gecontroleerde spoelpositie „B“				QMBG25 2)
13	Zonder het tussenvoegsel van de controleklep, zonder gaspedaaltussenvoegsel				geen code
	Met het tussenvoegsel van de controleklep				P
	Gaspedaal Ø 1,2 mm				B12
	Gaspedaal Ø 1,5 mm				B15
	Gaspedaal Ø 1,8 mm				B18
	Gaspedaal Ø 2,0 mm				B20
	Gaspedaal Ø 2,2 mm				B22
	Andere openingen op verzoek
Verbindingsmateriaal
14	NBR-verbindingen				geen code
	FKM-verbindingen				V
	Neem verenigbaarheid van verbindingen met hydraulische gebruikte vloeistof waar. (Andere verbindingen op verzoek)
15	Zonder van gat de plaats te bepalen				geen code
	Met de plaatsbepaling van gat en sluitenspeld ISO 8752-3x8-St				/62
16	Verdere details in de tekst zonder opmaak				*

SAAR gespecialiseerd in pompen, motoren, kleppen, lagers, koppelingen, versnellingsbak, motorvervangstukken, filterelementen, montage, schakelaars, elektronische componenten en toebehoren, mobiele equiupmentvervangstukken.

Richtingdieschotelkleppen, direct, met solenoïdeaandrijving m-3SEW6 in werking worden gesteld ModelList:

R900566273	M-3SEW6C3X/420MG24N9K4
R901006516	M-3SEW6C3X/420MG24N9K4SO407
R900705792	M-3SEW6C3X/420MG24N9K4/5
R900243911	M-3SEW6C3X/420MG24N9K4/5=CSA
R901235602	M-3SEW6C3X/420MG24N9K4/62
R901068563	M-3SEW6C3X/420MG24N9K4/B06
R900031509	M-3SEW6C3X/420MG24N9K4/B07
R900020653	M-3SEW6C3X/420MG24N9K4/B08
R900727248	M-3SEW6C3X/420MG24N9K4/B08V
R900061683	M-3SEW6C3X/420MG24N9K4/B10
R901431830	M-3SEW6C3X/420MG24N9K4/B10SO407
R900759982	M-3SEW6C3X/420MG24N9K4/B10=CSA
R901418188	M-3SEW6C3X/420MG24N9K4/B10V
R900029511	M-3SEW6C3X/420MG24N9K4/B12
R900203589	M-3SEW6C3X/420MG24N9K4/B12=CSA
R900220648	M-3SEW6C3X/420MG24N9K4/B12V
R900070706	M-3SEW6C3X/420MG24N9K4/B15
R900230048	M-3SEW6C3X/420MG24N9K4/B15=CSA
R900082565	M-3SEW6C3X/420MG24N9K4/B15V
R900988434	M-3SEW6C3X/420MG24N9K4/B15V=CSA
R900203376	M-3SEW6C3X/420MG24N9K4/B18
R900202965	M-3SEW6C3X/420MG24N9K4/B18V
R900571656	M-3SEW6C3X/420MG24N9K4/B20
R900087369	M-3SEW6C3X/420MG24N9K4/B22
R901311325	M-3SEW6C3X/420MG24N9K4/B22=CSA
R901068564	M-3SEW6C3X/420MG24N9K4/B25
R900741542	M-3SEW6C3X/420MG24N9K4/B35
R901009116	M-3SEW6C3X/420MG24N9K4/B40
R900569750	M-3SEW6C3X/420MG24N9K4/P
R901050180	M-3SEW6C3X/420MG24N9K4/P=CSA
R900205144	M-3SEW6C3X/420MG24N9K4/PV
R900049834	M-3SEW6C3X/420MG24N9K4/V
R900708451	M-3SEW6C3X/420MG24N9K4/V=CSA
R900059160	M-3SEW6C3X/420MG24N9K4=CSA
R901314241	M-3SEW6C3X/420MG24N9K4K/B15V
R901314240	M-3SEW6C3X/420MG24N9K4K/V
