| RM 1902, EASEY BLDG., 253-261 HENNESSY WEG, WANCHAI, HONGKONG | jason@hydraulicpumpvalve.com |
 |
| Plaats van herkomst: | Duitsland |
| Merknaam: | Rexroth |
| Modelnummer: | De Richtingkleppen van de Rexroth4wrte35e1 4WRTE35E1000L 4WRTE35Q2 4WRTE35V1 4WRTE35V1000L 4WRTE35W6 |
| Min. bestelaantal: | 1 |
|---|---|
| Prijs: | On request |
| Verpakking Details: | Standaarddocument Vakje |
| Levertijd: | 7-10 dagen |
| Betalingscondities: | T / T, Western Union |
| Levering vermogen: | 100st per maand |
| Markeren: | rexroth evenredige klep,hydraulische solenoïdeklep |
||
|---|---|---|---|

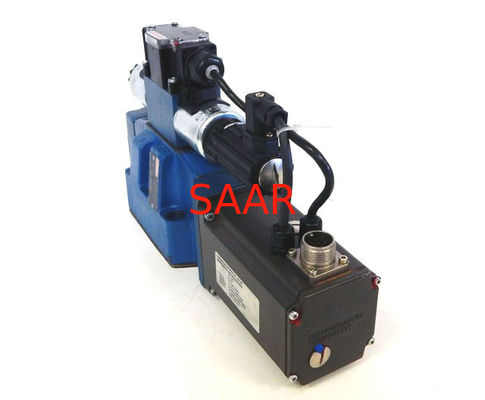

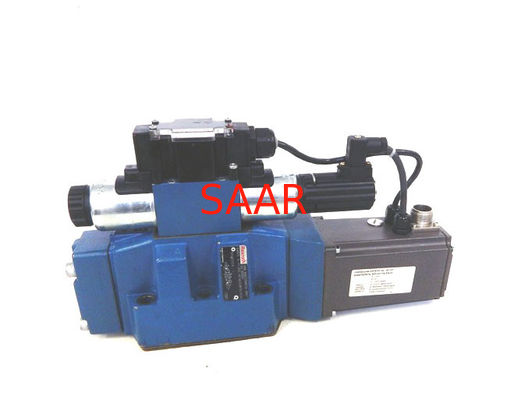

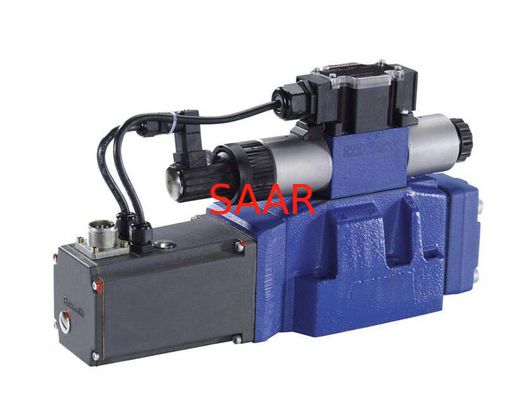

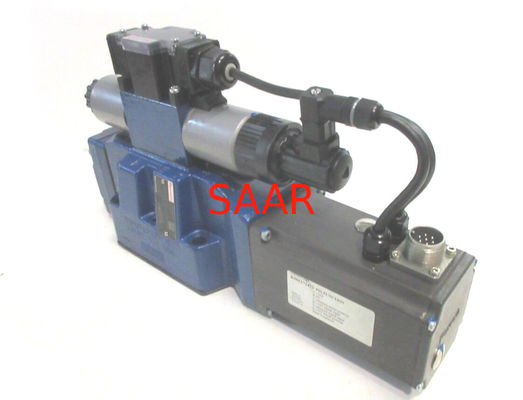

De richtingkleppen van de Rexroth hoog-Reactie, proef gewerkt, met elektropositie feedbackand geïntegreerde elektronika (OBE) 4WRTE
Grootte 10… 35
Componentenreeks 4X
Maximum werkende druk 350 bar
Maximumstroom 3000 l/min.
Nominale stroom 25… 1000 l/min.
Eigenschappen
Betrouwbaar - bewezen en robuust ontwerp
Veilig
- Automatische drukcompensatie in de controlekamers van belangrijkste stadium bythe proefcontrolvalve
- De controlespoel van het belangrijkste stadium in springcentered centralposition en/of in de compensatiepositie
- Naar keuze met spoelpositie controle
Flexibel - geschikt voor positie, snelheids en drukcontrole
Nauwkeurig - hoge reactiegevoeligheid en weinig hysterese
Voor toepassingen buiten deze parameters, te raadplegen gelieve ons!
| Type | 4WRTE | ||||||
| Grootte | 10 | 16 | 25 | 27 | 32 | 35 | |
| Componentenreeks | 4X | ||||||
| Installatiestandpunt | bij voorkeur horizontaal om het even welk, | ||||||
| Aarde | kg | 8.7 | 11.2 | 16.8 | 17 | 31.5 | 34 |
| Omgevingstemperatuurwaaier | °C | -20… +50 | |||||
| Sinustest volgens DIN-EN 60068-2-6 | 10… 2000 Herz/maximum 10 g/10 cycli/3 assen | ||||||
| Lawaaitest volgens DIN-EN 60068-2-64 | 20… 2000 Herz/10 gRMS/30 g piek/min 30/3 assen | ||||||
| Vervoerschok volgens DIN-EN 60068-2-27 | Mej. 15 g/11/3 schokken/3 assen | ||||||
| MTTFD waarden volgens ENGELSE ISO 13849 1) | Jaren | 150 | |||||
| Vochtige hitte volgens DIN-EN 60068-2-30 | Variant 2: +25 °C… +55 °C, 90%… 97% relatieve vochtigheid, 2 cycli á 24 uren | ||||||
| 1) | Met symbool E, E1, W6 en W8; in de longitudinale richting van de controlespoel, is er voldoende positieve overlapping zonder schok/trillingslading; neem de installatierichtlijn met betrekking tot de belangrijkste richting van versnelling waar. |
| Type | 4WRTE | ||||||||
| Grootte | 10 | 16 | 25 | 27 | 32 | 35 | |||
| Maximum werkende druk | bar | 350 | 270 | 350 | |||||
| Maximum werkende druk | Haven P | bar | 350 | 270 | 350 | ||||
| Haven A | bar | 350 | 270 | 350 | |||||
| Haven B | bar | 350 | 270 | 350 | |||||
| Maximum werkende druk | Proefcontroleklep | Proefolielevering 1) | bar | 25… 315 | |||||
| De druk van de maximaal rendementstroom | Haven T | Interne proefolielevering | statisch < 10="" bar=""> | ||||||
| Haven T | Externe proefolielevering | bar | 315 | 250 | 210 | 250 | |||
| Haven Y | statisch < 10="" bar=""> | ||||||||
| Nominale stroom 2) | l/min. | 25 50 100 |
125 150 200 220 |
220 350 |
500 | 400 600 |
1000 | ||
| Maximumstroom | l/min. | 170 | 460 | 870 | 1000 | 1600 | 3000 | ||
| Proefstroom 3) | l/min. | 7 | 14 | 20 | 27 | 29 | |||
| Proefvolume 0… 100% | cm ³ | 1.1 | 2.9 | 6.8 | 17.7 | 33.9 | |||
| Hydraulische vloeibare temperatuurwaaier | °C | -20… +80 | |||||||
| bij voorkeur | °C | +40… +80 | |||||||
| Viscositeitswaaier | mm ² /s | 20… 380 | |||||||
| bij voorkeur | mm ² /s | 30… 45 | |||||||
| Maximum aannemelijke graad van verontreiniging van de hydraulische vloeistof, netheidsklasse volgens ISO 4406 (c) 4) | Klasse 18/16/13 volgens ISO 4406 (c) | ||||||||
| Hysterese | % | ≤ 0,1 | |||||||
| Reactiegevoeligheid | % | ≤ 0,05 | |||||||
| Temperatuurafwijking | %/10° C | < 0=""> | |||||||
| 1) | Voor perfect systeemgedrag, adviseren wij een externe proefolielevering voor druk boven 210 bar. |
| 2) | q.v. nom ±10% met Δp = 5 bar/controleert rand; de stroom voor het afwijken Δp ziet formule. |
| 3) | Bij haven X of Y met gestapt inputsignaal van 0 aan 100% (315 bar) |
| 4) | De netheidsklassen voor de componenten worden gespecificeerd moeten in hydraulische systemen worden aangehangen dat. De efficiënte filtratie verhindert fouten en verhoogt gelijktijdig de het levenscyclus van de componenten. Voor de selectie van de filters, zie www.boschrexroth.com/filter. |
| Hydraulische vloeistof | ClassifiSAARie | Geschikte verzegelende materialen | Normen | Gegevensblad | |
| Minerale oliën | HL, HLP, HLPD, HVLP, HVLPD | NBR, FKM | DIN 51524 | 90220 | |
| Biologisch afbreekbaar | Onoplosbaar in water | HETG | NBR, FKM | ISO 15380 | 90221 |
| HEES | FKM | ||||
| Oplosbare stof in water | HEPG | FKM | ISO 15380 | ||
| Vuurvast | Zonder water | HFDU, HFDR | FKM | ISO 12922 | 90222 |
| Het bevatten van water | HFC (Fuchs Hydrotherm 46M, Petrofer ultra Veilige 620) | NBR | ISO 12922 | 90223 | |
|
Belangrijke informatie over hydraulische vloeistoffen: Voor verdere informatie en gegevens over het gebruik van andere hydraulische vloeistoffen, verwijs gelieve hierboven naar de gegevensbladen of ons te contacteren.
▪
Er kunnen beperkingen betreffende de technische klepgegevens (temperatuur, drukwaaier, het levenscyclus, onderhoudsintervallen, enz.) zijn.
▪
De ontstekingstemperatuur van de hydraulische gebruikte vloeistof moet 40 K zijn hoger dan de maximumtemperatuur van de solenoïdeoppervlakte.
▪
Vuurvast – bevattend water:
▪
Maximum werkende druk 210 bar
‐
Maximumdrukverschil per controlerand 175 bar
‐
Druk die bij tankhaven >20% voorladen van het drukverschil, anders verhoogde cavitatieerosie
‐
Het levenscyclus in vergelijking tot verrichting met minerale oliehl, HLP 50… 100%
‐
Maximum hydraulische vloeibare temperatuur 50 °C
‐
|
|||||
| Type | 4WRTE | ||
| Voltagetype | Direct voltage | ||
| Voeding | Nominaal voltage | VDC | 24 |
| Ondergrenswaarde | VDC | 18 | |
| Bovengrenswaarde | VDC | 35 | |
| Maximum aannemelijke overblijvende rimpeling 1) | Vpp | 2.5 | |
| Maximum huidige consumptie | van de versterker | A | 1.6 |
| van de versterker (impulsstroom) | A | 2.7 | |
| Maximumroltemperatuur 2) | °C | 150 | |
| Plichtscyclus | % | 100 | |
| Maximummachtsconsumptie | 72 VA (gemiddelde = 24 VA) | ||
| Vereiste zekeringsbescherming | T | 4 (pauze) | |
| Beschermingsklasse volgens DIN-EN 60529 | IP65 (met het koppelen van opgezet en gesloten schakelaar) | ||
| Kaliberbepaling op het absolute nulpunt 3) | % | ≤ 1 | |
| Voltage ingevoerd „A1“ (differentiële input) | Metingswaaier | VDC | -10… +10 |
| Inputweerstand | Ω | 100 | |
| Huidige input „F1“ | Ingangsstroom | mA | 4… 20 |
| Inputweerstand | Ω | 100 | |
| Laat input „A5“ toe | Laag | VDC | 0… 2 |
| Op hoog niveau | VDC | > 11 | |
| 1) | Neem de absolute grenswaarden van het leveringsvoltage waar. |
| 2) | wegens de oppervlaktetemperaturen van de solenoïderollen, de normen ISO 13732-1 en ISO 4413 (contactbescherming) moet worden waargenomen. |
| 3) | Verwant met de druk-signaal karakteristiek (symbool V), franco fabriek |
De elektroverbinding wordt gerealiseerd via een 4 pool het koppelen schakelaar (de afzonderlijke orde, ziet „Toebehoren“) met verbindingsdraad M12 x 1.
| ➀ | Centrale positie (de mechanische overlapping van de controlespoel) |
| ➁ | Klep die P→B openen |
| ➂ | Klep die P→A openen |
| R900979016 | 4 WRTE 35 EURO 1 - 1000 L - 4 X/6 B.V. 24EK31/A1M |
| R901253763 | 4 WRTE 35 EURO 1 - 1000 L - 4 B.V. 24EK31/F1V X/6 |
| R901187312 | 4 WRTE 35 EURO 1 - 1000 L - 4 X/6 B.V. 24ETK31/A1M |
| R901077004 | 4 WRTE 35 EURO 1 - 1000 L - 4 X/6 B.V. 24K31/A1M |
| R901242220 | 4 WRTE 35 EURO 1 - 1000 L - 4 B.V. 24K31/A1V X/6 |
| R901161014 | 4 WRTE 35 EURO 1 - 1000 L - 4 X/6 B.V. 24K31/A1WB15M |
| R901349455 | 4 WRTE 35 EURO 1 - 1000 L - 4 X/6 B.V. 24K31/F1M |
| R900762387 | 4 WRTE 35 EURO 1000 L - 4 X/6 B.V. 24EK31/A1M |
| R900711869 | 4 WRTE 35 EURO 1000 L - 4 X/6 B.V. 24ETK31/A1M |
| R900967988 | 4 WRTE 35 EURO 1000 L - 4 X/6 B.V. 24K31/A1M |
| R901443247 | 4 WRTE 35 EURO 1000 L - 4 X/6 B.V. 24K31/A1WB15M |
| R900757702 | 4 WRTE 35 EURO 1000 L - 4 X/6 B.V. 24K31/F1M |
| R901428411 | 4 WRTE 35 EURO 1000 P - 4 X/6 B.V. 24K31/A1M |
| R901207448 | 4 WRTE 35 EURO 3 - 1000 L - 4 X/6 B.V. 24K31/A1M |
| R901007740 | 4 WRTE 35 Q 2 - 1000 L - 4 X/6 B.V. 24EK31/A1M |
| R901407244 | 4 WRTE 35 Q 2 - 1000 L - 4 X/6 B.V. 24ETK31/A5M |
| R900758758 | 4 WRTE 35 Q 2 - 1000 L - 4 X/6 B.V. 24K31/A1M |
| R900966092 | 4 WRTE 35 Q 2 - 1000 P - 4 X/6 B.V. 24ETK31/A1M |
| R900972121 | 4 WRTE 35 Q 2 - 1000 P - 4 X/6 B.V. 24ETK31/A1WB152M |
| R901206645 | 4 WRTE 35 Q 2 - 1000 P - 4 X/6 B.V. 24ETK31/A5M |
| R901172061 | 4 WRTE 35 Q 2 - 1000 P - 4 X/6 B.V. 24ETK31/A5WB15M |
| R901069542 | 4 WRTE 35 Q 2 - 1000 P - 4 X/6 B.V. 24K31/A1WB15M |
| R901021371 | 4 WRTE 35 Q 2 - 1000 P - 4 X/6 B.V. 24K31/A5WB15M |
| R900760048 | 4 WRTE 35 Q 2 - 1000 P - 4 X/6 B.V. 24TK31/A1M |
| R900729062 | 4 WRTE 35 R 1000 L - 4 X/6 B.V. 24K31/A1M |
| R900759886 | 4 WRTE 35 R 1000 L - 4 X/6 B.V. 24K31/A5M |
| R901055281 | 4 WRTE 35 R 3 - 1000 L - 4 X/6 B.V. 24ETK31/F1M |
| R901008426 | 4 WRTE 35 V 1 - 1000 L - 4 X/6 B.V. 24ETK31/A1M |
| R901026939 | 4 WRTE 35 V 1 - 1000 L - 4 X/6 B.V. 24ETK31/A5M |
| R901212804 | 4 WRTE 35 V 1 - 1000 L - 4 X/6 B.V. 24ETK31/F1M |
| R900972023 | 4 WRTE 35 V 1 - 1000 L - 4 X/6 B.V. 24K31/A1M |
| R901223173 | 4 WRTE 35 V 1 - 1000 L - 4 B.V. 24K31/A1V X/6 |
| R900731824 | 4 WRTE 35 V 1 - 1000 L - 4 B.V. 24K31/A5M-280 X/6 |
| R900732765 | 4 WRTE 35 V 1 - 1000 L - 4 X/6 B.V. 24K31/F1M |
| R901221545 | 4 WRTE 35 V 1000 L - 4 X/6 B.V. 24EK31/F1M |
| R901309469 | 4 WRTE 35 V 1000 L - 4 X/6 B.V. 24ETK31/F1M |
| R900974731 | 4 WRTE 35 V 1000 L - 4 X/6 B.V. 24K31/A1M |
| R900978147 | 4 WRTE 35 V 1000 L - 4 X/6 B.V. 24K31/A5M |
| R901135021 | 4 WRTE 35 V 1000 L - 4 X/6 B.V. 24K31/A5WB15M |
| R901204542 | 4 WRTE 35 V 1000 L - 4 X/6 B.V. 24K31/F1M |
| R901134181 | 4 WRTE 35 V 1000 P - 4 B.V. 24ETK31/A1M-280 X/6 |
| R901360910 | 4 WRTE 35 V 1000 P - 4 X/6 B.V. 24K31/A1M |
| R901116120 | 4 WRTE 35 V 1000 P - 4 B.V. 24K31/A1M-280 X/6 |
| R901294422 | 4 WRTE 35 V 1000 P - 4 X = 6 B.V. 24TK31/A1V-956 |
| R900734707 | 4 WRTE 35 V 5 - 1000 P - 4 B.V. 24TK31/A1M=LB X/6 |
| R901111512 | 4 WRTE 35 W 6 - 1000 L - 4 X/6 B.V. 24EK31/F1M |
| R900772986 | 4 WRTE 35 W 6 - 1000 L - 4 X/6 B.V. 24ETK31/A1M |
| R901369292 | 4 WRTE 35 W 6 - 1000 L - 4 X/6 B.V. 24ETK31/F1M |
| R901120543 | 4 WRTE 35 W 6 - 1000 L - 4 X/6 B.V. 24K31/A1M |
| R900772870 | 4 WRTE 35 W 6 - 1000 L - 4 X/6 B.V. 24K31/A5M |
| R901349456 | 4 WRTE 35 W 6 - 1000 L - 4 X/6 B.V. 24K31/F1M |
| R901250171 | 4 WRTE 35 W 8 - 1000 L - 4 X/6 B.V. 24EK31/A1M |
| R901251104 | 4 WRTE 35 W 8 - 1000 L - 4 B.V. 24EK31/A1V X/6 |
| R901252525 | 4 WRTE 35 W 8 - 1000 L - 4 B.V. 24EK31/F1V X/6 |
| R901097373 | 4 WRTE 35 W 8 - 1000 L - 4 X/6 B.V. 24ETK31/F1M |
| R901307851 | 4 WRTE 35 W 8 - 1000 L - 4 X/6 B.V. 24K31/F1M |
| R901011140 | 4 WRTE 35 W 8 - 1000 P - 4 X/6 B.V. 24EK31/F1M |
| R901146839 | 4 WRTE 35 W 9 - 1000 L - 4 X/6 B.V. 24K31/A1M |
