| RM 1902, EASEY BLDG., 253-261 HENNESSY WEG, WANCHAI, HONGKONG | jason@hydraulicpumpvalve.com |
 |
| Plaats van herkomst: | Duitsland |
| Merknaam: | Rexroth |
| Modelnummer: | Rexroth4wrke35e1000l 4WRKE1-1000L 4W4RKE35W6-1000L 4WRKE35W8-1000L Evenredige Richtingklep |
| Min. bestelaantal: | 1 |
|---|---|
| Prijs: | On request |
| Verpakking Details: | Standaarddocument Vakje |
| Levertijd: | 7-10 dagen |
| Betalingscondities: | T / T, Western Union |
| Levering vermogen: | 100st per maand |
| Hoog licht: | rexroth evenredige klep,Hydraulische overdrukventiel |
||
|---|---|---|---|

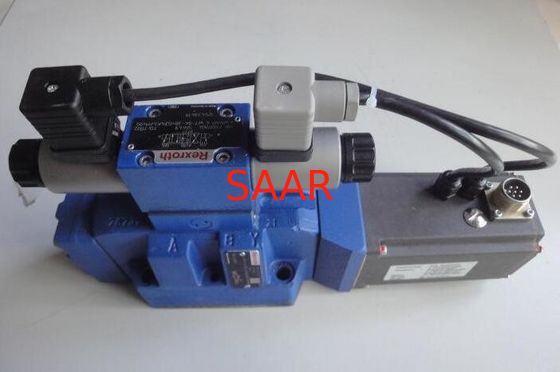

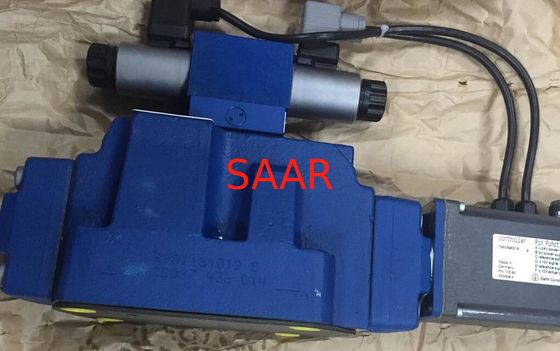

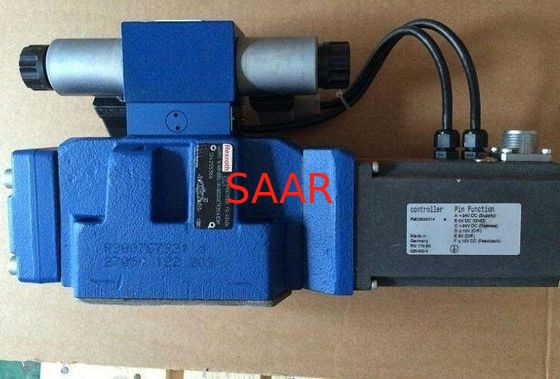

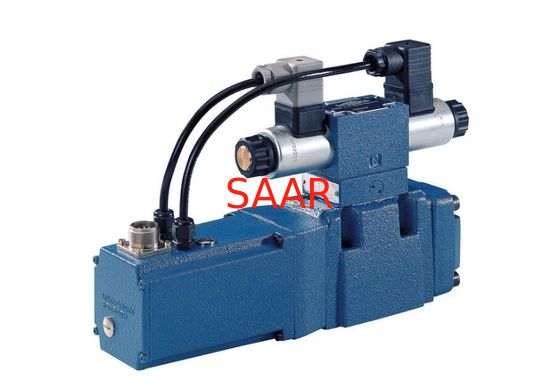

De Evenredige Richtingklep van de Rexroth4wrke Reeks
Grootte 10, 16, 25, 27, 32, 35
Componentenreeks 3X
Maximum werkende druk 350 bar
Maximumstroom 3000 l/min.
Eigenschappen
*Pilot-operated evenredige richtingkleppen in 2 stadia met elektropositie feedbackof de belangrijkste controlespoel en integreerde elektronika (OBE) Controle van stroomrichting en grootte
de verrichting van de *Proportionalsolenoïde
Voor subplatesteun: Porting het patroon volgens ISO 4401 Elektropositie koppelt terug
*Spring-centered hoofd Proef de controleklep van de controlespoel: evenredige richtingklep in één stadium
*Main stadium met positiecontrole
| Type | 4WRKE | ||||||
| Grootte | 10 | 16 | 25 | 27 | 32 | 35 | |
| Installatiestandpunt | bij voorkeur horizontaal om het even welk, | ||||||
| Omgevingstemperatuurwaaier | °C | -20… +50 | |||||
| De waaier van de opslagtemperatuur | °C | -20… +80 | |||||
| Gewicht | kg | 8.7 | 11.2 | 16.8 | 17 | 31.5 | 34 |
| Sinustest volgens DIN-EN 60068-2-6 | 10 cycli, 10… 2000. 10 Herz met logaritmische frequentie veranderende snelheid van 1 octaaf/min, 5 tot 57 Herz, omvang 1,5 mm (pp), 57 tot 2000 Herz, omvang 10g, 3 assen | ||||||
| Lawaaitest volgens DIN-EN 60068-2-64 | 20… 2000 Herz, omvang 0.05g2/Hz (10gRMS) 3 assen, testende tijd 30 min per as | ||||||
| Schoktest volgens DIN-EN 60068-2-27 | Helft-sinus Mej. 15g/11, 3 keer in positief en 3 keer in negatieve richting per as, 3 assen | ||||||
| Vochtige hitte volgens DIN-EN 60068-2-30 | Variant 2: +25 °C… +55 °C, 90%… 97% relatieve vochtigheid, 2 cycli á 24 uren | ||||||
| Grootte | 10 | 16 | 25 | 27 | 32 | 35 | |||
| Maximum werkende druk | bar | 350 | |||||||
| Maximum werkende druk | Haven P | bar | 315 | 350 | 210 | 350 | |||
| Haven A | bar | 315 | 350 | 210 | 350 | ||||
| Haven B | bar | 315 | 350 | 210 | 350 | ||||
| Werkende drukwaaier | Proefcontroleklep, proefolielevering | bar | 25… 315 | ||||||
| De druk van de maximaal rendementstroom | Haven T, externe proefolieterugkeer | bar | 315 | 250 | 210 | 250 | |||
| Haven T, interne proefolieterugkeer | bar | 10 | |||||||
| Haven Y | bar | 10 | |||||||
| Maximumstroom | l/min. | 170 | 460 | 870 | 1000 | 1600 | 3000 | ||
| Nominale stroom 1) | l/min. | 25 50 100 |
125 150 200 220 |
220 350 |
500 | 400 600 |
1000 | ||
| Proefstroom | inputsignaal 0 → 100% | Haven X en Y | l/min. | 4.1 | 8.5 | 11.7 | 13 | ||
| Hydraulische vloeibare temperatuurwaaier | °C | -20… +80 | |||||||
| bij voorkeur | °C | -40… +50 | |||||||
| Viscositeitswaaier | mm ² /s | 20… 380 | |||||||
| bij voorkeur | mm ² /s | 30… 45 | |||||||
| Maximum aannemelijke graad van verontreiniging van de hydraulische vloeistof, netheidsklasse volgens ISO 4406 (c) 2) | Proefcontroleklep | Klasse 18/16/13 volgens ISO 4406 (c) | |||||||
| Hoofdklep | Klasse 20/18/15 volgens ISO 4406 (c) | ||||||||
| Hysterese | % | ≤ 1 | |||||||
| Reactiegevoeligheid | % | ≤ 0,5 | |||||||
| 1) | ±10% met Δp = 10 versperren, Δp = het verschil van de klepdruk |
| 2) | De netheidsklassen voor de componenten worden gespecificeerd moeten in hydraulische systemen worden aangehangen dat. De efficiënte filtratie verhindert fouten en verhoogt gelijktijdig de het levenscyclus van de componenten. Voor de selectie van de filters, zie www.boschrexroth.com/filter. |
| Grootte | 10 | 16 | 25 | 27 | 32 | 35 | ||
| Voltagetype | Direct voltage | |||||||
| Type van signaal | analogon | |||||||
| Maximum huidige consumptie | van de versterker | A | 1.5 | |||||
| van de versterker (impulsstroom) | A | 3 | ||||||
| Beschermingsklasse volgens DIN-EN 60529 | IP65 (met het koppelen van opgezet en gesloten schakelaar) | |||||||
| Voeding | V | 24 | ||||||
| De waaier van het leveringsvoltage | V | 18… 35 | ||||||
| Het aanaarden (GND) | V | 0 | ||||||
| De input van de bevelwaarde | „A1“ | V | 10 | |||||
| De inputwaaier van de bevelwaarde | „F1“ | mA | 4… 20 | |||||
| Werkelijke waardeoutput | „A1“ | V | 10 | |||||
| De waaier van de werkelijke waardeoutput | „F1“ | mA | 4… 20 | |||||
| Hydraulische vloeistof | ClassifiSAARie | Geschikte verzegelende materialen | Normen |
| Minerale oliën en verwante koolwaterstoffen | HL, HLP | NBR/FKM | DIN 51524 |
| Vuurvast - bevattend water | HFC (Fuchs HYDROTHERM 46M, Petrofer ultra Veilige 620) | NBR | ISO 12922 |
| Fosforzuuresters | Hfd-r | FKM | |
|
Belangrijke informatie over hydraulische vloeistoffen: Voor meer informatie en gegevens over het gebruik van andere hydraulische vloeistoffen tevreden om ons te contacteren. Er kunnen beperkingen betreffende de technische klepgegevens (temperatuur, drukwaaier, het levenscyclus, onderhoudsintervallen, enz.) zijn. Het vlampunt van het gebruikte proces en het werkende middel moet 40 K over de maximumtemperatuur van de solenoïdeoppervlakte zijn. Vuurvast - bevattend water: |
|||
| R901025614 | 4 WRKE 35 EURO 1000 L - 3 X/6 B.V. 24EK31/A1D3M |
| R901211507 | 4 WRKE 35 EURO 1000 L - 3 B.V. 24EK31/A1D3V X/6 |
| R900762781 | 4 WRKE 35 EURO 1000 L - 3 X/6 B.V. 24EK31/C1D3M |
| R900717029 | 4 WRKE 35 EURO 1000 L - 3 X/6 B.V. 24ETK31/A1D3M |
| R900773355 | 4 WRKE 35 EURO 1000 L - 3 X/6 B.V. 24K31/A1D3M |
| R901024647 | 4 WRKE 35 EURO 1000 L - 3 B.V. 24K31/A1D3M-280 X/6 |
| R901132836 | 4 WRKE 35 EURO 1000 L - 3 B.V. 24K31/A1D3M-905 X/6 |
| R901102529 | 4 WRKE 35 EURO 1000 L - 3 B.V. 24K31/A1D3V X/6 |
| R901102529 | 4 WRKE 35 EURO 1000 L - 3 B.V. 24K31/A1D3V021-60510260 X/6 |
| R900726602 | 4 WRKE 35 EURO 1000 L - 3 X/6 B.V. 24K31/A5D3M |
| R900718328 | 4 WRKE 35 EURO 1000 L - 3 B.V. 24K31/A5D3M-280 X/6 |
| R901177187 | 4 WRKE 35 EURO 1000 L - 3 X/6 B.V. 24K31/C1D3M |
| R901135910 | 4 WRKE 35 EURO 1000 L - 3 X/6 B.V. 24TK31/A1D3M |
| R901025013 | 4 WRKE 35 EURO 1 - 1000 L - 3 X/6 B.V. 24EK31/A1D3M |
| R901100929 | 4 WRKE 35 EURO 1 - 1000 L - 3 B.V. 24EK31/A1D3V X/6 |
| R901101368 | 4 WRKE 35 EURO 1 - 1000 L - 3 B.V. 24EK31/A5D3M-280 X/6 |
| R900775473 | 4 WRKE 35 EURO 1 - 1000 L - 3 X/6 B.V. 24ETK31/A1D3M |
| R900718331 | 4 WRKE 35 EURO 1 - 1000 L - 3 X/6 B.V. 24ETK31/A5D3M |
| R901033705 | 4 WRKE 35 EURO 1 - 1000 L - 3 X/6 B.V. 24K31/A1D3M |
| R901018298 | 4 WRKE 35 EURO 1 - 1000 L - 3 B.V. 24K31/A1D3M-280 X/6 |
| R901056255 | 4 WRKE 35 EURO 1 - 1000 L - 3 B.V. 24K31/A1D3V X/6 |
| R901093110 | 4 WRKE 35 EURO 1 - 1000 L - 3 X/6 B.V. 24K31/A5D3M |
| R900756658 | 4 WRKE 35 EURO 1 - 1000 L - 3 B.V. 24K31/A5D3M-280 X/6 |
| R901231227 | 4 WRKE 35 EURO 1 - 1000 L - 3 X/6 B.V. 24K31/C1D3M |
| R901052827 | 4 WRKE 35 EURO 1 - 1000 L - 3 B.V. 24K31/F1D3V X/6 |
| R901039677 | 4 WRKE 35 EURO 3 - 1000 L - 3 X/6 B.V. 24K31/A1D3M |
| R901081173 | 4 WRKE 35 EURO 3 - 1000 L - 3 X/6 B.V. 24TK31/A1D3M |
| R901124051 | 4 WRKE 35 EA - 1000 L - 3 X/6 B.V. 24EK31/A1D3M |
| R901160858 | 4 WRKE 35 R 3 - 1000 L - 3 X/6 B.V. 24K31/A1D3M |
| R901183466 | 4 WRKE 35 R 3 - 1000 L - 3 X/6 B.V. 24K31/F1D3M |
| R900751307 | 4 WRKE 35 W 2 - 1000 L - 3 X/6 B.V. 24K31/A5D3M |
| R901094074 | 4 WRKE 35 W 6 - 1000 L - 3 X/6 B.V. 24EK31/A1D3M |
| R901263621 | 4 WRKE 35 W 6 - 1000 L - 3 X/6 B.V. 24EK31/F1D3M |
| R900717030 | 4 WRKE 35 W 6 - 1000 L - 3 X/6 B.V. 24ETK31/A1D3M |
| R901094481 | 4 WRKE 35 W 6 - 1000 L - 3 X/6 B.V. 24ETK31/F1D3M |
| R901136533 | 4 WRKE 35 W 6 - 1000 L - 3 X/6 B.V. 24K31/A1D3M |
| R900715082 | 4 WRKE 35 W 6 - 1000 L - 3 X/6 B.V. 24K31/A5D3M |
| R901240438 | 4 WRKE 35 W 6 - 1000 L - 3 X/6 B.V. 24K31/C1D3M |
| R900773088 | 4 WRKE 35 W 6 - 1000 L - 3 X/6 B.V. 24K31/F1D3M |
| R901242289 | 4 WRKE 35 W 6 - 1000 P - 3 X/6 B.V. 24EK31/C1D3M |
| R901227838 | 4 WRKE 35 W 6 - 1000 P - 3 X/6 B.V. 24K31/F1D3M |
| R901054883 | 4 WRKE 35 W 8 - 1000 L - 3 X/6 B.V. 24EK31/A1D3M |
| R901127413 | 4 WRKE 35 W 8 - 1000 L - 3 X/6 B.V. 24EK31/F1D3M |
| R900759331 | 4 WRKE 35 W 8 - 1000 L - 3 X/6 B.V. 24ETK31/A5D3M |
| R901160961 | 4 WRKE 35 W 8 - 1000 L - 3 X/6 B.V. 24ETK31/F1D3M |
| R900704404 | 4 WRKE 35 W 8 - 1000 L - 3 X/6 B.V. 24K31/A5D3M |
| R901176133 | 4 WRKE 35 W 8 - 1000 L - 3 X/6 B.V. 24K31/F1D3M |
| R901048598 | 4 WRKE 35 W 8 - 1000 L - 3 X/6 B.V. 24TK31/A1D3M |
